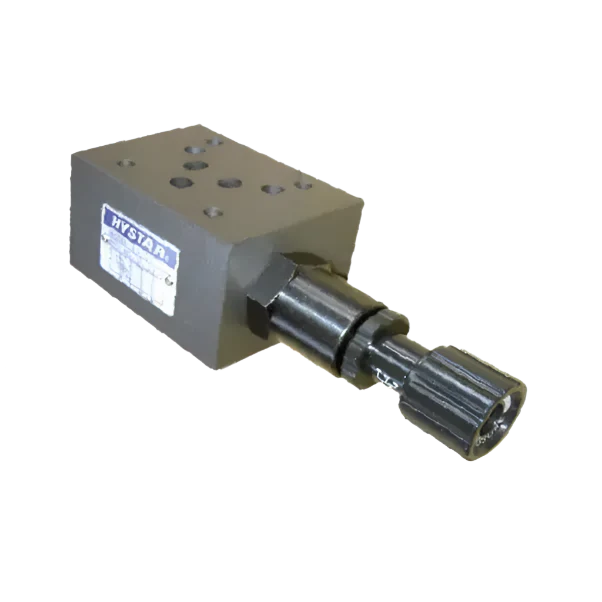

Válvula redutora de pressão em sanduíche

Especificações

• Válvula de controle de pressão Cetop 5 NG10

• Tipo: Válvula redutora

• Série: Válvula sanduíche modular

• Linha de controle: Porta P

• Tamanho da válvula: (DSG-) 03 (NFPA-D05)

• Design No: 20 – Parafusos Din 912

• Inclui: 4X M6x90Lg

• Pressão operacional máxima: 250Bar / 3600Psi

• Fluxo máximo: 100Lpm / 26,5USgpm

• Inclui um botão

• Esta válvula é empregada para manter a pressão de algum circuito mais baixa do que a pressão do circuito principal.

• A porta de drenagem deve ser conectada ao tanque.

• A diferença de pressão entre a pressão primária e a pressão secundária deve ser mantida acima de 10Bar para uma boa redução de pressão.

• A pressão não pode ser ajustada se uma certa vazão não puder ser obtida.

• A pressão será aumentada quando a alavanca de ajuste de pressão for girada no sentido horário. A pressão será reduzida quando a alavanca de ajuste de pressão for girada no sentido anti-horário.

• Certifique-se de reapertar a porca de segurança firmemente após ajustar a pressão.
