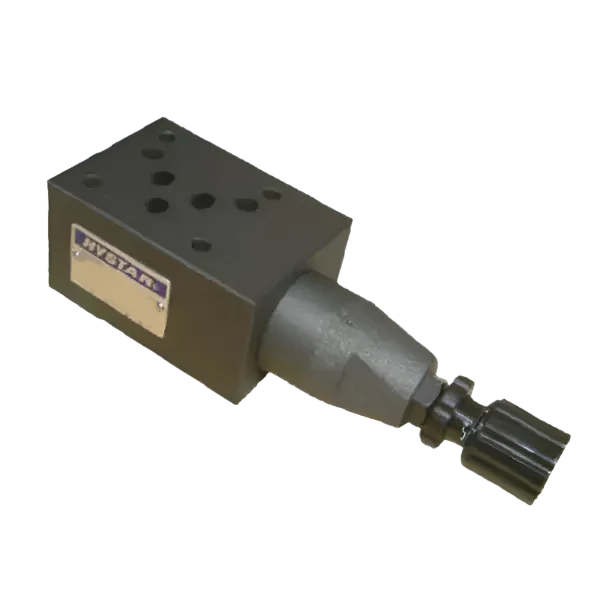

Válvula modular de alívio em sanduíche

Especificações

• Válvula de controle de pressão Cetop 5 NG10

• Tipo: Válvula de alívio

• Série: Válvula sanduíche modular

• Faixa de ajuste de pressão: 70~210Bar

• Tamanho da porta: 3/8”

• Tamanho da válvula: (DSG-) 01 (NFPA-D03)

• Design No: 20 – DIN 912 Parafusos – M6x90Lg X 4pcs
• Com botão

• Anel de vedação da superfície de montagem P12 x 5pcs

• Esta válvula modular de alívio do tipo pistão balanceado é uma melhoria em relação à válvula de alívio do tipo convencional.

• A válvula é projetada para controlar a pressão máxima do circuito hidráulico e também serve como uma válvula de segurança.

• Ela pode fornecer desempenho normal em uma ampla faixa de pressão operacional de 8 a 210Bar.

• A contrapressão na porta do tanque deve ser a mais baixa possível (abaixo de 5Bar).

• Caso as válvulas sejam usadas como válvulas de segurança, a configuração de pressão deve ser maior que a pressão máxima do circuito em 10 ~ 15Bar.

• A pressão será aumentada quando a alavanca de ajuste de pressão for girada no sentido horário, e será reduzida quando a alavanca de ajuste de pressão for girada no sentido anti-horário.

• Certifique-se de reapertar a porca de trava firmemente após fazer o ajuste da pressão.
