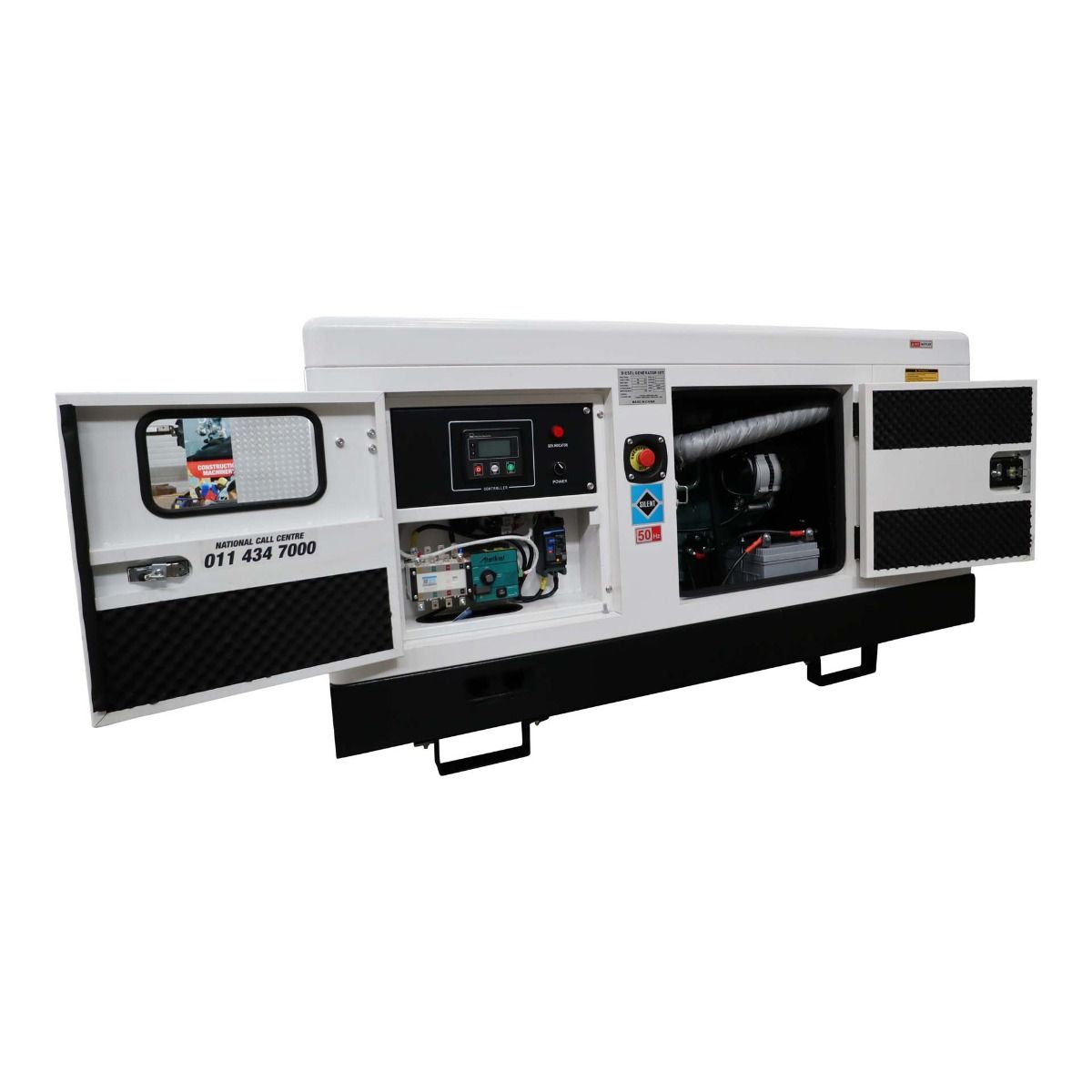

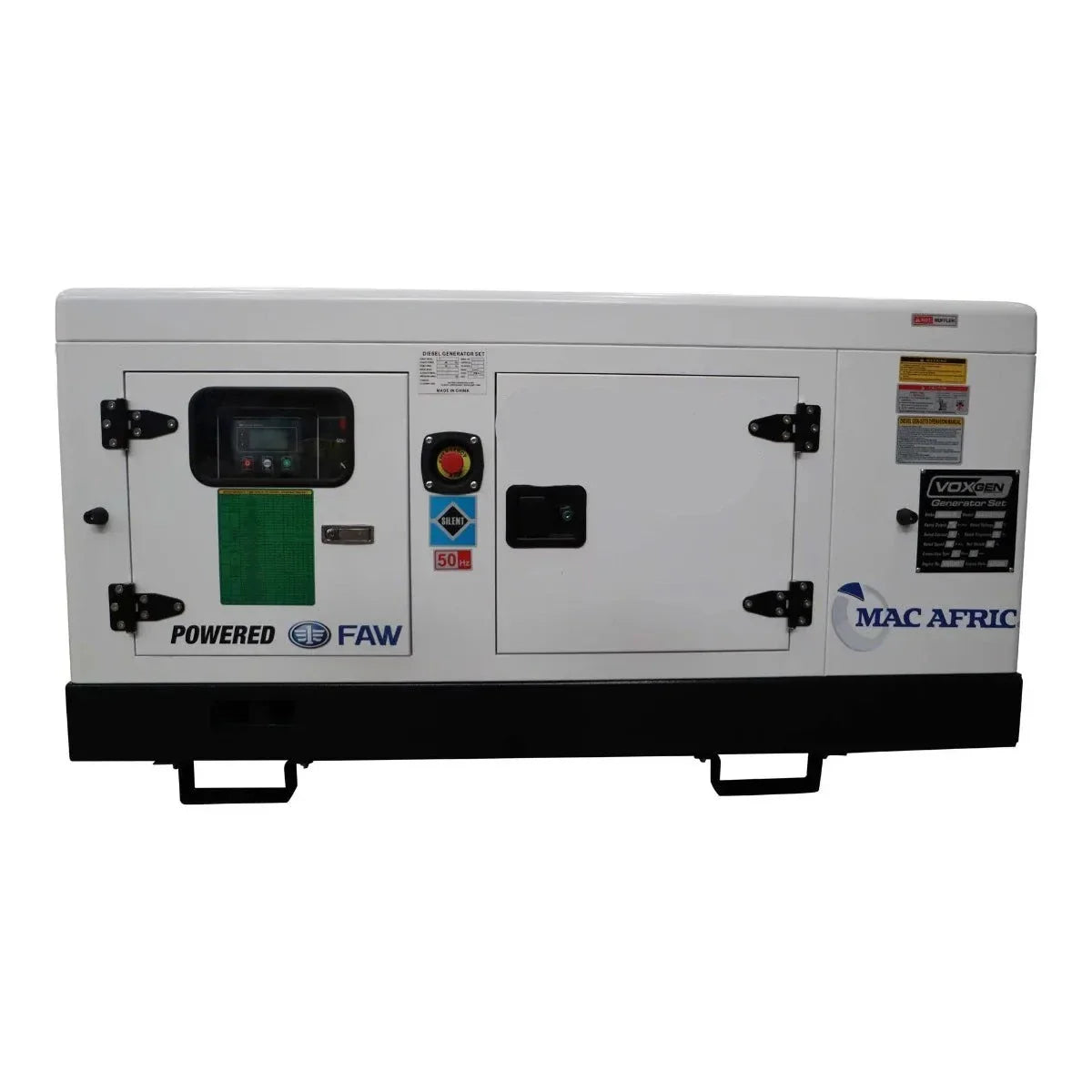

Gerador a diesel refrigerado a água de 380V 20kVA DPGP/20SA

Alimentado por FAW 4DW91-29D, o DPGP/20SA fornece potência Prime de 20kva (PRP). Acoplado a um alternador autoexcitado e sem escovas controlado por AVR de rolamento único. Manual Deepsea / Painel de controle AMF. ATS (Auto Transfer Switch) integrado e muito mais recursos detalhados abaixo.

• Alimentado pelo motor FAW 4DW91-29D
• Acoplado a um único rolamento, alternador autoexcitado e sem escovas controlado por AVR
• Manual Deepsea / Painel de controle AMF.
• ATS integrado (Auto Transfer Switch).
• Configurado com MCCB de 3 pólos.
• Pontos de entrada de cabos no painel lateral.
• Suportes antivibrações acoplados entre motor/alternador e estrutura base.
• Fiação de acordo com o padrão IEC.
• Dossel modular resistente com revestimento em pó e atenuação de som suave que não se deforma quando toda a estrutura é levantada.
• Silenciador de exaustão residencial de aço suave com amianto inferior ao aço inoxidável.
• Estrutura de base de aço com revestimento em pó fabricada para serviços pesados com tanque de combustível diurno integrado, incluindo enchimento/filtro e emissor de combustível.
• São fornecidos pontos centrais de elevação e orifícios para empilhadeira para manobrar facilmente o grupo gerador até a posição de instalação.
• O teste de carga total é realizado em 50%, 75% e 100%, bem como FAT abrangente (teste de aceitação de fábrica).
• Um conjunto completo de manuais de operação e manutenção e diagramas de fiação de circuito são fornecidos com a unidade.

Especificações

Fator de potência

Os alternadores Partner de 4 pólos são projetados para operar entre 0,8 e 1 fator de potência. O alternador será desclassificado quando operar abaixo de 0,8 fator de potência.

Avaliação

A classificação está ao nível do mar e uma redução de 5% - 10% deve ser permitida se a unidade operar em qualquer altitude superior a 1500MASL (deve-se considerar se o motor é Turbo ou naturalmente aspirado)

VAC

380-400-415 V/220-230-240 V (50 Hz)

Potência Principal (PRP)

Aplicável para fornecer energia a cargas elétricas variadas por horas ilimitadas. Prime Power (PRP) está de acordo com a ISO 8528. A capacidade de sobrecarga de dez por cento está disponível de acordo com a ISO 3046, AS 2789, DIN 6271 e BS 5514.

Energia de espera de emergência (ESP)

Aplicável para fornecer energia a cargas elétricas variadas durante a interrupção de energia de uma fonte confiável. A energia de espera de emergência (ESP) está de acordo com a ISO 8528. A energia de parada de combustível está de acordo com ISO3046, AS 2789, DIN 6271 e BS 5514.

Dados do motor

• Manufacturer: FAW
• Model: 4DW91-29D
• Engine Speed: 1500rpm
• Prime power: 21KW/28HP
• Standby power: 23KW/30HP
• Type: 4 cycle, In-line,4-cylinder
• Cooling: Water – cooled
• Aspiration: Naturally Aspirated
• Displacement: 2.54L
• Cylinder Bore* Stroke: 90mm×100mm
• Cylinder quantity: 4
• Compression ratio: 17:1
• Minimum Full Load Speed: 1500rpm
• Direction and rotation of flywheel: Anticlockwise
• Governing: Mechanical

Sistema de refrigeração

• Capacidade do líquido refrigerante apenas no motor: 6L
• Temperatura de ajuste do termostato (faixa): 83-95 ℃
• Máx. temperatura do líquido refrigerante. permitido_standby: 104℃

Peso do motor

• 220 kg

Dados do alternador

• Model: DAC 184J
• Output power: 20 Kva
• Rated Current 0.8PF: 28A per phase
• AVR model: SX460
• Phase and connection: 3 Phase 4 Wire
• Power factor(Cos Phi): 0.8
• Exciter Stator Resistance: 20 Ohms at 22℃
• Maximum Overspeed: 2250 Rev/Min
• Control System: Self Excited
• Insulation class: H
• Degree of protection: IP23
• Voltage regulation: ±1.0%
• Winding Leads: 12
• Winding Pitch: Two Thirds
• Waveform Distortion: No Load＜1.5% Non-Distorting Balanced Linear Load＜5.0%
• Stator Winding: Double layer Concentric
• Bearing: Single
• Exciter Rotor Resistance: 0.091 Ohms PER PHASE at 22℃

Consumo de combustível em diversas cargas

• 50% of prime power: 3 LPH
• 75% of prime power: 4.5 LPH
• 100% of prime power: 6 LPH

Canopy com Atenuação Sonora - SAT

• O dossel com atenuação de som produzido por torres de plasma e CNC não apenas atende aos requisitos de controle de som residencial, mas também garante a aeração de resfriamento correta necessária para a operação normal. Os grupos geradores podem ser instalados ao ar livre para economizar espaço.
• Design modular para facilidade de manutenção e acesso.
• Espuma especial de isolamento acústico retardante de chamas de alta temperatura.
• Dobradiça e maçaneta da porta.
• Placa de aço de aço macio com acabamento superficial revestido a pó é utilizada para a construção da cobertura superior.
• A espuma à prova de som varia entre 40 mm a 100 mm dependendo do grau de atenuação necessário.
• Nível de ruído de atenuação padrão: 75 ~ 80dB dentro de 1m; 72~75dB dentro de 7m.
• O Silenciador é instalado dentro da cobertura à prova de som dentro de um compartimento corta-fogo especialmente fabricado.
• O painel de controle é instalado dentro da capota e possui um conjunto montado ATS

Nosso painel de controle AMF usa um módulo de controle em águas profundas

O Módulo é um controlador automático de falha de rede para aplicações de grupos geradores. O painel AMF é usado onde a alimentação da rede elétrica local é apoiada por um grupo gerador de tamanho apropriado. O painel AMF monitora a alimentação local; se esta alimentação falhar ou ficar fora dos limites predefinidos, o painel AMF controlará o pré-aquecimento, o solenóide de combustível e a partida do grupo gerador através de relés e contatos ou através da ECU do motor, se disponível.

Painel de controle de falha de rede automática

• Controlador eletrônico 4520 do mar profundo com interruptor de transferência automática
• Botão de parada de emergência
• Carregador de bateria estática.
• ATS de quatro pólos intertravados eletronicamente e mecanicamente.

Principais recursos do controlador DSE 4520 AMF

• Este módulo é usado para monitorar a alimentação da rede elétrica e iniciar automaticamente o grupo gerador
• Alarmes de desligamento
• Parar/Descansar – Manual – Automático – Teste – Iniciar Funcionalidade

Medição de display LCD

• Volts da rede elétrica (L-L / L-N)
• Amplificadores do Gerador (L1, L2, L)
• Frequência do Gerador
• Horas de funcionamento do motor
• Tensão da bateria da planta
• Pressão do óleo do motor (PSI e Bar)
• Velocidade do motor (RPM)
• Temperatura do motor (graus Celsius)

Desligamentos e falhas

• Velocidade abaixo/acima
• Falha ao iniciar/parar
• Alta temperatura do motor
• Baixa pressão de óleo
• Falha na cobrança
• Sub/sobretensão e frequência do gerador
• Sub/sobretensão da rede elétrica
• Parada de emergência
